该发明提供一种带有自由升降台架和与其相配套的舱室的塔架，该舱室固定装有多旋转叶的螺旋型风叶轮，必要时可将该舱室从塔顶转移到升降台架上，再降到地面上，从而较好地解决上述问题。为进一步说明该发明，结合附件对其进一步加以说明。

图1 是在本发明风力叶轮机工作状态下的透视图
图2 是图1的所示设于风力叶轮机塔架顶部上舱室的转动控制机构的部分剖视图

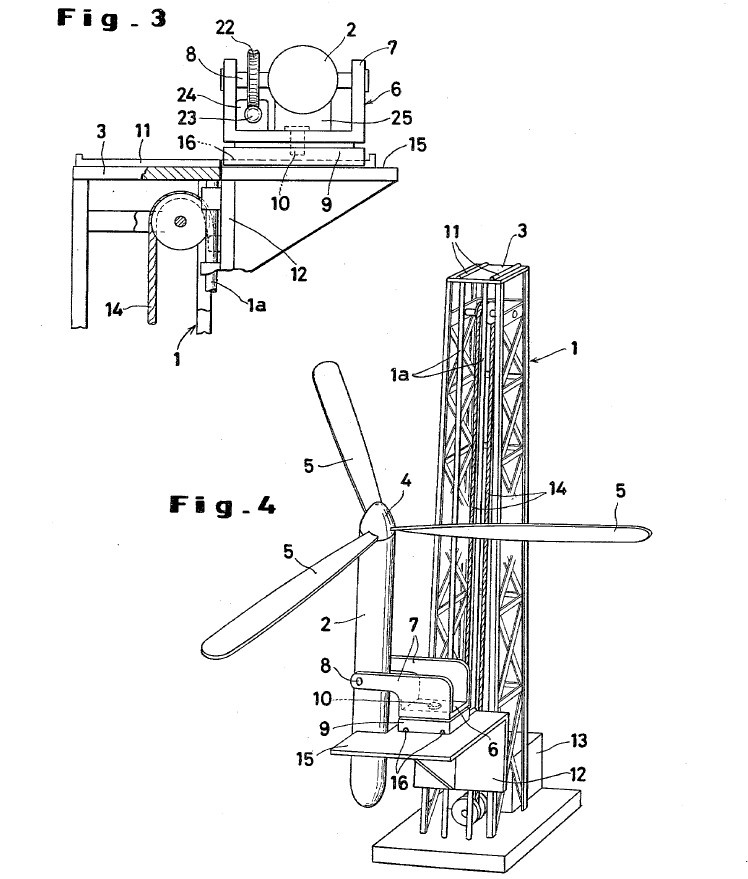

图3 是图1所示的用于风力叶轮机的舱室垂直转动机构的背视图
图4 是将其舱室降至地面时，本发明风力叶轮机的透视图

　　如图1所示，塔架（1）的上端设有安装在其上舱室（2）的座（3）。在座（3）上，通过转移基础部件（9）安装舱室（2）。该舱室（2）具有，有旋转头（4）和多个附着在旋转头（4）上的旋转叶片（5）构成的螺旋桨型风力轮，和一个设在其中的与上述螺旋型风力轮相连的发电机（未示出）。将舱室（2）支撑在从支撑部件（6）侧面伸出的平行臂（7）的前端之间，并能由旋转机构使其自由地围绕水平轴（8）转动，而固定在所要的角度。另外，舱室（2）的支撑部件（6）附着在基础部件（9）上，以便它们能自由的围绕垂直轴（10）转动，而固定在所需的角度。基础部件（9）与塔架（1）顶部座（3）上设置的轨道（11）相结合，以便它需要时能在座上沿着轨道（11）移动。通常，基础部件（9）由地面遥控的结合装置固定在塔架（1）上。

　　上述塔架（1）在其一个侧面设有可自由上下的台架，该台架（12）适用于借助于由电动机操作的绕在卷扬机（13）上的绳索（14）沿着塔架（1）上设置的导轨（1a）上升或下降。该台架（12）类似于塔架（1）上的座（3），其上表面设置了座（15）连接的轨道（16）。当台架（12）垂直上升到其上部端头时，允许塔架（1）顶上的舱室（2）通过与其连接的基础部件（9）沿着相互连接的轨道（11）（16）侧向移动。这样舱室工可从座（3）上移到座（15）上。

　　当风力轮旋转时，随着风吹的方向舱室的支撑部件（6）围绕着基础部件（9）的垂直轴（10）自由转动，当舱室（2）需要维护和检查时，例如，有必要将支撑部件（6）牢固连到基础部件（9）上，那么图2就展示了一种可使用的一种典型机构。轴（10）固定在基础部件（9）上，并且支撑部件（6）通过止推轴承（17）设置在基础部件（9）上。支撑部件（6）在其中心设有通孔，以便轴（10 ）穿过。从支撑部件（6）伸出的轴（10）上固定由一个蜗轮（19）。该蜗轮（19）通过离合器（18）的操作使其与轴（10）结合或分离。该蜗轮（19）安装在固定于支撑部件（6）上并与电动机（21）的驱动轴上蜗杆（20）啮合。当离合器（18）使轴（10）和蜗轮（19）分离时，允许支撑部件（6）在基础部件（9）自由转动；当离合器（18）使轴（10）和蜗轮（19）结合时，支撑部件（6）不直接紧固在基础部件（9）上，而是通过电动机（21）的转动使支撑部件（6）与基础部件之间形成所需的角度。
　　当舱室（2）置于台架（12）的座（15）上并且沿塔架下降时，风力轮转向向上并舱室（2）保持垂直位置。图3所示是一种可以使舱室（2）从水平位置变到垂直位置的典型机构。蜗轮（23）置于支撑舱室（2）的水平轴（8）上。该蜗轮（22）与装在设于支撑部（6）的电动机（24）驱动轴上的蜗杆（23）相啮合。因此，当电动机（24）转动时，轴（8）慢慢地转动，使舱室（2）树起来，反过来电动机（24）反转也可使垂直的舱室（2）返回到水平位置。当舱室大时，加在轴（8）上的负载也会变大，如需要的话，出于安全考虑可以在支撑部件（6）的前端设置舱室承载部件（25），使舱室（2）稳定地保持水平位置。

　　当风力叶轮机正常运行时，舱室（2）通过基础部件（9）作为媒介置于塔架（1）顶部的座（3）位置上，风驱使风力叶轮工作。当为了避免台风之类的风暴或换叶片或维护、检修、修理舱室里的设备等，可将台架（12）升起来，将其上表面座（15）与塔架（1）顶的座（3）持平衔接，前述轨道（11）（16）例如各自设置齿条，与设在基础部件（9）上电动机带动的齿轮啮合使支撑部件（6）支撑的舱室（2）（此时舱室已处于垂直状态）侧向移动倒台架（12）上。这时转动电机（24）已调节螺旋桨型旋转叶片到向上的位置并要确保叶片（5）不与塔架相接触，并且用安装在舱室（2）内平面轴上的刹车机构固定住舱室（2）。如图4所示，用卷扬机（13）和绳索（14）机构将台架（12）下降，从而使舱室（2）降下来。台架（12）可放置在塔架（1）的底端或甚至从塔架（1）上拆下。
